Très demandé
Réf. AXV-GSA

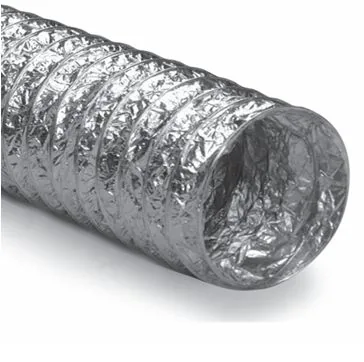

Gaine souple aluminium
Ø 80 à Ø 315, incombustible
Longueur 3 m ou 10 m déployée
Tarif pro sur devis · remises volume
Gaines de ventilation et conduits aérauliques
La gaine porte l'air du groupe jusqu'aux bouches et de la prise d'air au rejet. Son matériau et sa section conditionnent la perte de charge, le bruit et la tenue des débits prévus au CCTP.
Nous fournissons toutes les familles de conduits, du souple aluminium pour un raccordement de bouche au spiralé galvanisé Ø 1 250 d'un réseau tertiaire, au conditionnement chantier : couronne, carton, barre ou palette.
12 références affichées
Très demandé
Réf. AXV-GIS25

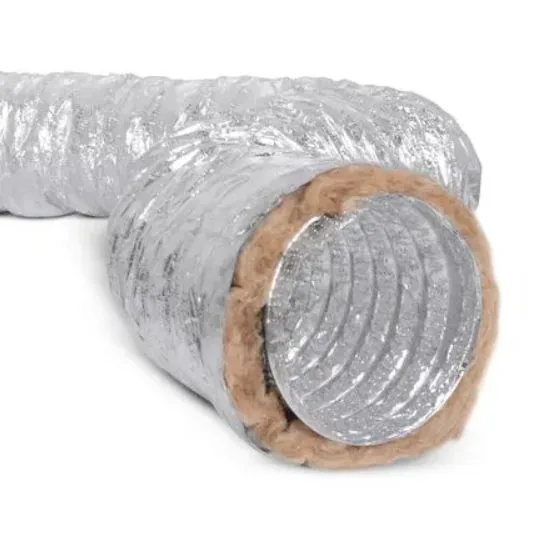

Gaine isolée laine de verre 25 mm
Âme alu, isolant 25 mm, gaine PE
Couronne 6 m ou 10 m
Tarif pro sur devis · remises volume
Réf. AXV-GIS50
Gaine isolée laine de verre 50 mm
Climat froid, réseau double flux
Couronne 6 m
Tarif pro sur devis · remises volume
Réf. AXV-GSR

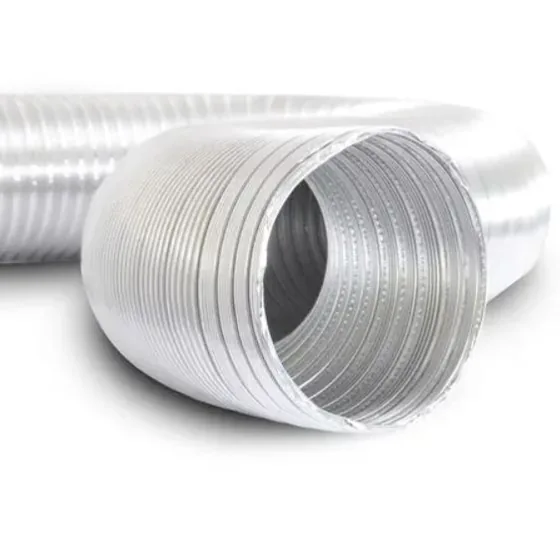

Gaine semi-rigide aluminium
Cintrable à la main, faible perte de charge
Carton de 3 m
Tarif pro sur devis · remises volume
Réf. AXV-PEHD
Conduit PEHD double flux antibactérien
Paroi intérieure lisse, raccord à joint
Couronne 50 m
Tarif pro sur devis · remises volume
Réf. AXV-GPV
Conduit rigide PVC
Emboîtement collé, usage à froid
Barre de 2 m
Tarif pro sur devis · remises volume
Très demandé
Réf. AXV-GSP
Conduit galvanisé spiralé
Acier galvanisé, agrafage spiralé
Longueur 3 m
Tarif pro sur devis · remises volume
Réf. AXV-GRE

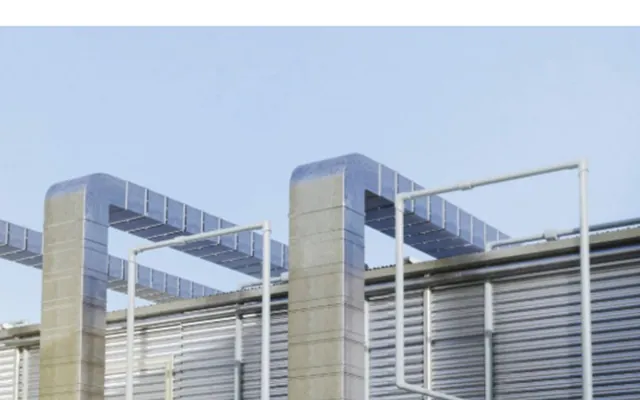

Gaine rectangulaire galvanisée
Sur dimensions, brides ou emboîtement
Longueur 1,5 m ou sur mesure
Tarif pro sur devis · remises volume
Réf. AXV-CGA

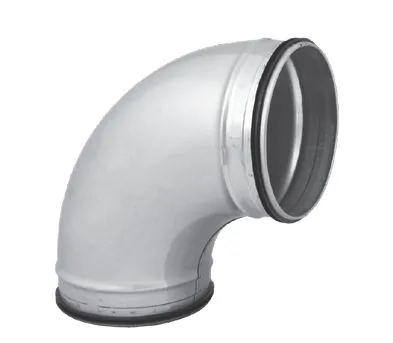

Coude galvanisé à joint 90° / 45°
Joint à lèvre EPDM
À l'unité
Tarif pro sur devis · remises volume
Réf. AXV-TGA

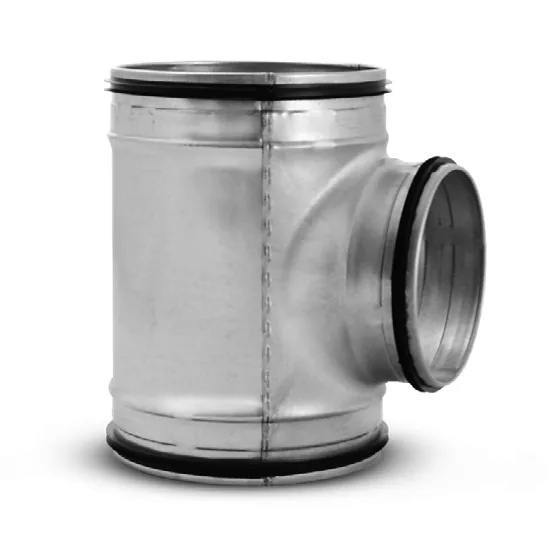

Té et piquage galvanisé
Té 90°, piquage sur conduit
À l'unité
Tarif pro sur devis · remises volume
Réf. AXV-RGA

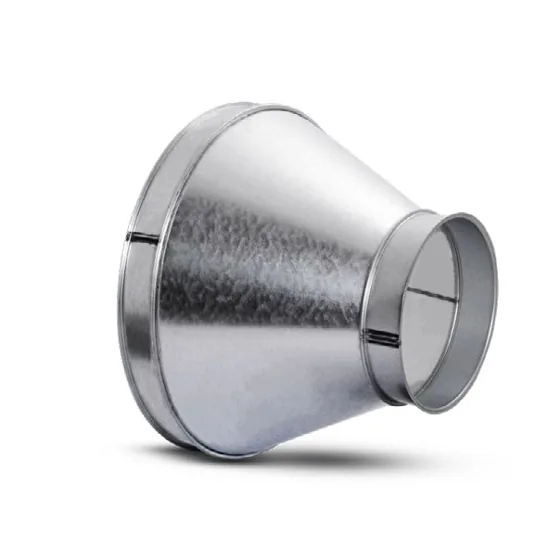

Réduction galvanisée concentrique
Toutes combinaisons de diamètres
À l'unité
Tarif pro sur devis · remises volume
Réf. AXV-MAN

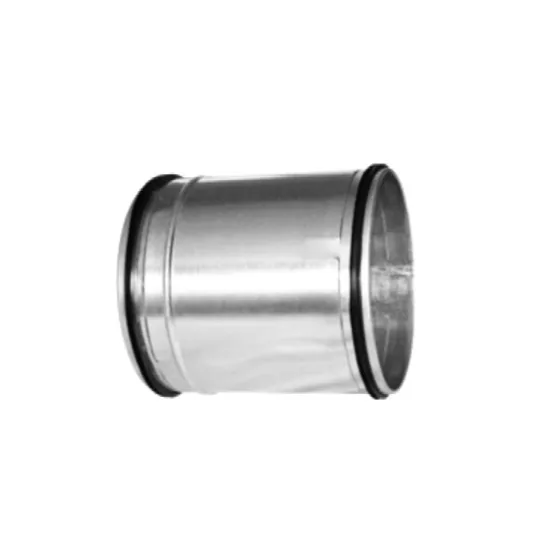

Manchon galvanisé à joint
Jonction de deux conduits
À l'unité
Tarif pro sur devis · remises volume
D’autres sections, débits et finitions sont disponibles : précisez-les dans votre demande.
Dimensionnement
Débit admissible par section
Repère rapide pour caler un réseau : on vise 2 à 3 m/s sur les raccordements de bouches, 3 à 4 m/s sur les collecteurs résidentiels et 4 à 6 m/s sur les réseaux principaux tertiaires.
Le guide complet| Diamètre | Section m² | 2 m/s | 3 m/s | 4 m/s | 5 m/s |
|---|---|---|---|---|---|
| Ø 80 | 0,0050 | 36 | 54 | 72 | 90 |
| Ø 100 | 0,0079 | 57 | 85 | 113 | 141 |
| Ø 125 | 0,0123 | 88 | 133 | 177 | 221 |
| Ø 160 | 0,0201 | 145 | 217 | 290 | 362 |
| Ø 200 | 0,0314 | 226 | 339 | 452 | 565 |
| Ø 250 | 0,0491 | 353 | 530 | 707 | 884 |
| Ø 315 | 0,0779 | 561 | 842 | 1 122 | 1 403 |
| Ø 400 | 0,1257 | 905 | 1 357 | 1 810 | 2 262 |
| Ø 500 | 0,1963 | 1 414 | 2 121 | 2 827 | 3 534 |
| Ø 630 | 0,3117 | 2 244 | 3 367 | 4 489 | 5 611 |
Débits en m³/h à vitesse constante, calculés par Q = V × S × 3 600. La perte de charge réelle dépend aussi de la longueur, des singularités et du matériau.
Questions fréquentes
Gaines & conduits : vos questions
Quelle longueur de gaine souple sur un raccordement ?
Limitez la souple annelée à un mètre environ par raccordement, bien tendue et sans coude serré. Au-delà, passez en semi-rigide ou en rigide pour garder le débit et limiter le bruit.
Faut-il isoler la gaine en combles ?
Oui, dès qu'un tronçon traverse un volume non chauffé. Sans isolant, l'air chaud extrait condense sur la paroi froide et l'eau revient vers les bouches. On retient 25 mm en standard et 50 mm en climat froid ou sur un réseau double flux.
Livrez-vous les conduits spiralés en grandes longueurs ?
Le spiralé galvanisé se livre en longueurs standard de 3 m, avec ses coudes, tés, réductions et manchons à joint. Pour un lot tertiaire, nous palettisons le réseau complet à partir de votre métré.
